Con questo protocollo non usiamo algoritmi con distance vector ma con link state.

Con il link state abbiamo:

Lo stato di un link - indica il costo associato a quel link
Se il costo è $\infty$ allora il collegamento non esiste o è interrotto
Ogni nodo deve conoscere i costi di tutti i collegamenti della rete
Il link state database mantiene la mappa completa di tutta la rete

Link State Database (LSDB)

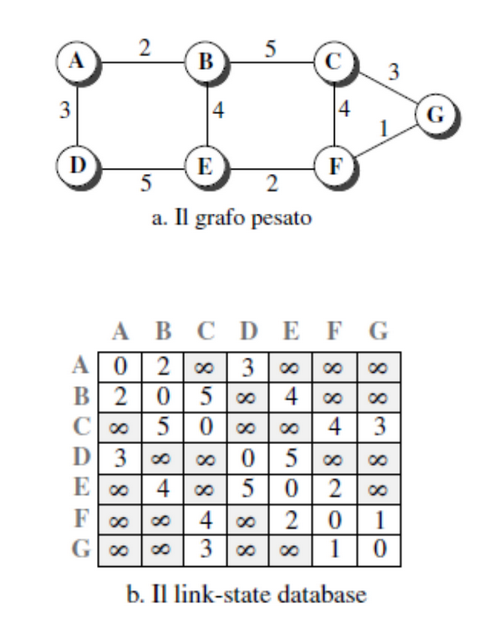

È il database che mantiene la mappa di tutta la rete, questo deve essere unico e ogni nodo deve possederne una copia. Lo rappresentiamo tramite una matrice:

Come fanno i nodi a costruire un loro LSDB?

Ogni nodo conosce i suoi vicini e il costo dei collegamenti per raggiungerli
- Per fare questo manda un messaggio di hello a tutti i vicini e tramite le risposte costruisce queste informazioni
La lista formata dalle coppie (vicino, costo) viene chiamata LS packet (LSP).
Ogni nodo esegue il flooding degli LSP:
- Invia a tutti i vicini il proprio LSP.
- Quando riceve LS packet da un vicino, se è nuovo allora lo inoltra anche ai suoi vicini, tranne a chi glielo ha mandato.
- In questo modo aggiorniamo tutta la rete

Una volta terminato questo processo abbiamo costruito l’LSDB.

Per trovare i percorsi minimi, ogni nodo deve applicare in modo indipendente l’algoritmo di Dijkstra usando come radice se stesso. L’algoritmo è iterativo e viene eseguito per un numero di volte pari al numero di nodi presenti nella rete.

Usiamo la seguente notazione:

$N$ : insieme dei nodi della rete
$c (x, y) :$ costo del collegamento da x a y
$D (v) :$ costo del cammino minimo dal nodo origine alla destinazione v nell’iterazione corrente
$p (v) :$ immediato predecessore di v lungo il cammino
$N^{'} :$ sottoinsieme di nodi per cui il cammino a costo minimo dall’origine è definitivamente noto

Prima di applicare l’algoritmo partiamo da una situazione come questa:

N' = {r}
for all nodi n:
	se n è adiacente a r
		allora D(n) = c(r,n)
	altrimenti D(n) = inf

Inizializziamo quindi il sottoinsieme con i nodi adiacenti alla radice, poi possiamo far partire il ciclo:

determina un n non in N' tale che D(n) sia minimo
aggiungi n a N'
per ogni nodo a adiacente a n e non in N' aggiorna D(a):
	D(a) = min(D(a), D(n) + c(n, a))
Termina quando N' = N

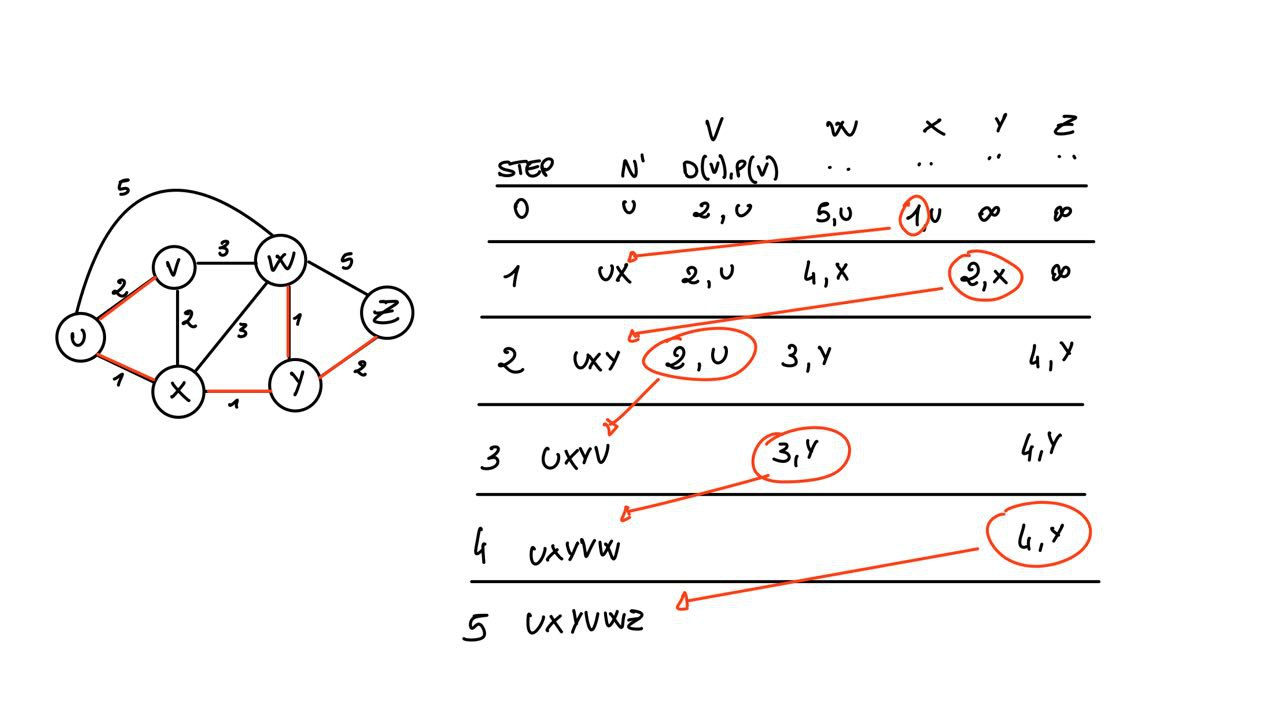

Possiamo applicare Dijkstra per risolvere esercizi in modo “grafico”:

Quindi ad ogni step segniamo i costi per ogni nodo e al successivo aggiungiamo quello di costo minimo.

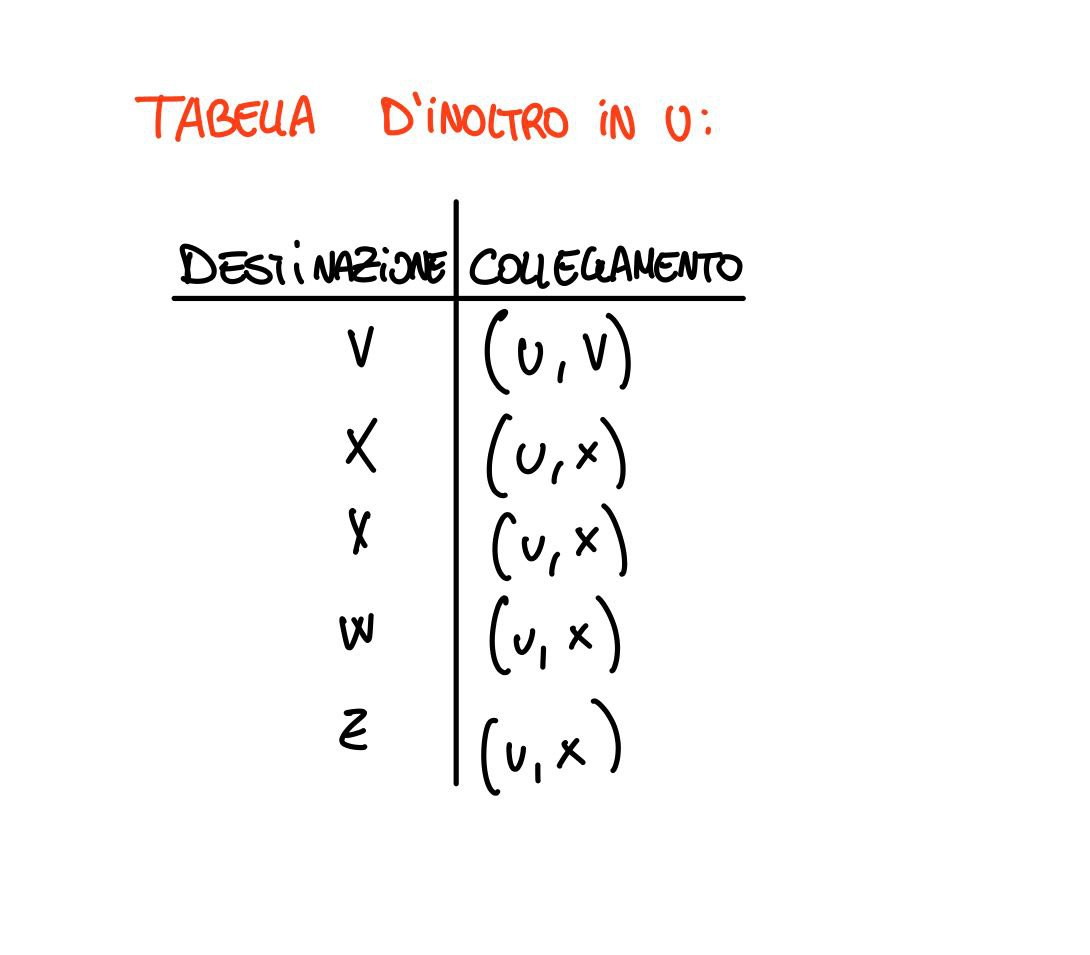

Questa procedura, in questo caso, ci fa ottenere:

Perché appunto u può raggiungere soltanto v e x, tutti i restanti nodi li raggiunge tramite x.

Confronto tra algoritmi SV e DV

Complessità dei messaggi

Con un algoritmo LS se abbiano n nodi e E collegamenti invieremo $O (n E)$ messaggi mentre con un algoritmo DV dobbiamo scambiare messaggi soltanto fra nodi adiacenti

Velocità di convergenza

Con algoritmi LS abbiamo una complessità di $O (n^{2})$ mentre con DV abbiamo una convergenza più lenta ma:

può presentare cicli d’instradamento
può presentare il problema del conteggio all’infinito (lo scambio di aggiornamenti infinito)

Robustezza

In generale l’OSPF è più robusto di RIP infatti cosa succede se un router funziona male?

Con LS se un router ad esempio comunica a tutti un costo sbagliato per uno dei suoi collegamenti non compromette l’intera rete dato che ogni nodo calcola la tabella localmente
Con DV invece se un router comunica cammini errati significa che questa informazioni si diffonde su tutta la rete portando a calcoli errati.

Protocollo OSPF

Un protocollo ovviamente non è solo un algoritmo ma anche che tipo di messaggi scambia e le sue interazioni con altri protocolli.

OSPF sta per Open Shortest Path First. Opean perchè le specifiche del protocollo sono pubbliche.

Questo è un protocollo a stato del collegamento:

Utilizza il flooding di informazioni di stato del collegamento.
Utilizza Dijkstra per la determinazione del percorso a costo minimo.

Per flooding intendiamo:

Ogni volta che si verifica un cambiamento il router manda l’informazione a tutti gli altri router, chi la riceve la invia ai suoi vicini e così via. Non si invia l’informazione ricevuta a chi ce l’ha inviata.
Invia periodicamente messaggi OSPF all’intero sistema.
I messaggi OSPF vengono trasportati in datagrammi IP usando il numero di protocollo 89 nel campo IP protocol.

Ci sono diversi tipi di messaggi OSPF:

Hello - Usato dai router per annunciare la loro esistenza ai vicini
Database Description - Risposta ad hello, di solito per inviare il LSDB ai nuovi router
Link State Request - Usato per richiedere specifiche informazioni su un collegamento
Link State Update - Messaggio principale usato da OSPF per la costruzione del LSDB
Link State ACK - Riscontro al link state update (offre più affidabilità)
